実験で使ったシステム構成
iMiEV + power BOX + (power meter 1) + DC/DC converter 48 V 13A + GTI 500W + (power meter 2) -> Grid
- AC/DC converter : PBA600F-48 コーセル(COSEL)
- Smart Grid Tie Microinverter : 500W, DC Input Range 22-60V DC, DC MAX. Current 45A
- power meter: Bluetooth ワットチェッカー REX-BTWATTCH1, ラトックシステムズ

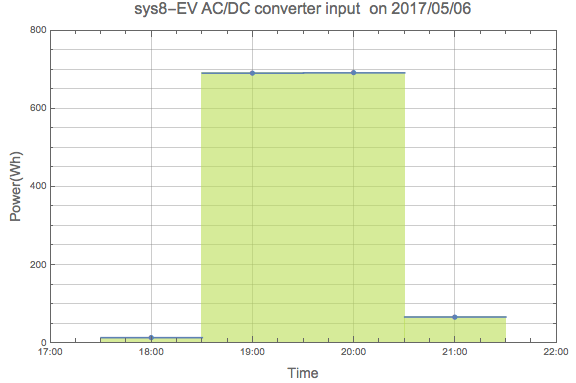

powr meter 1 のグラフ

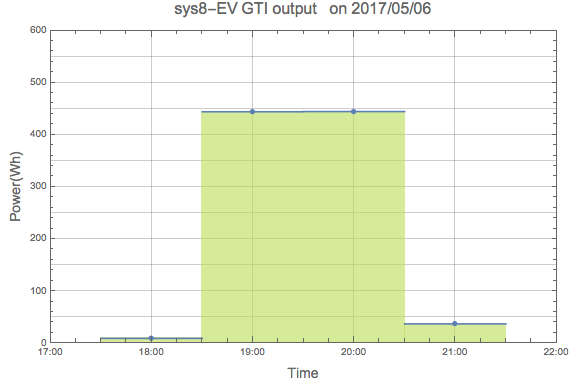

powr meter 2 のグラフ
電力の変換効率
efficiency = 444.09/690.835 --> 0.642
0.8 * 0.8 -> 0.64 にほぼ等しい。
まとめ
- iMiEV から power BOX を使って100V 電気を取り出し、AC/DC変換器で48Vに 変換し、更に GTI を使用して家のコンセントに接続できる 100V を作ることができた。
- 電力の変換効率は 64% であった。
