sys6-roof の発電データ

  • 構成は、84W の太陽光パネルを4枚直列に接続し5セットを並列接続した。
  • チャージコントローラーに入力しバッテリーに充電する。電池の電圧は 48V になっている。
  • 出力500W のグリッド・タイ・インバータを使って100Vに変換し夕方から放電を行った。
  • 3月23日から放電を開始した。
  • 3月24日から28日までの期間、 17時から21時の4時間の放電を行った。
  • 3月29日から17時から22時の5時間の放電を行った。

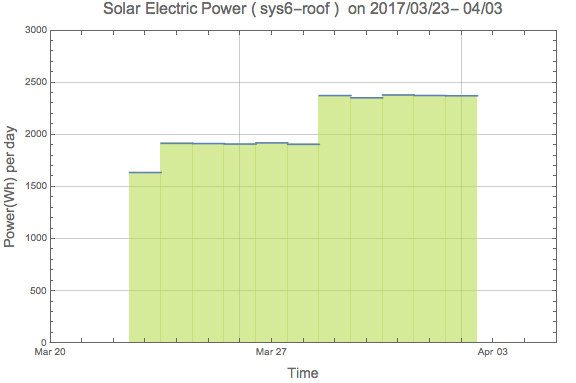

発電量のグラフ

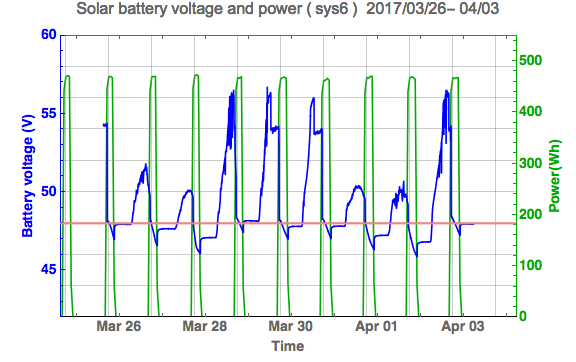

バッテリー電圧のグラフ

  • 3月25日の夕方からバッテリーの電圧を測り始めた。
  • 3月29日から5時間の放電を始めた。

まとめ

  • 順調に動いているようだ。
