電気工事屋さんの元社長さんの好意で風力発電の設置ができた。

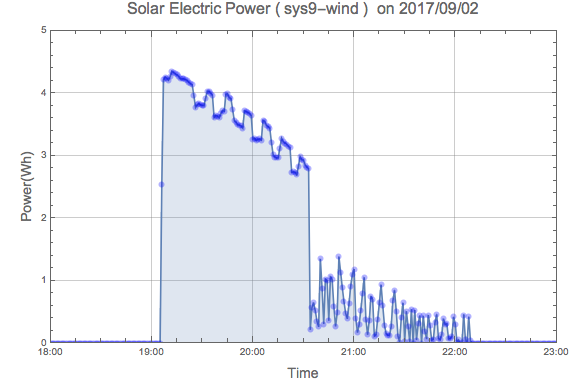

9月2日2017 の電力データ
9月2日は台風の影響で風車が回っていた。風力発電の出力がデータにどのように現れるか興味があった。次に9月2日の電力データを示す。
- 19時過ぎから22時15分の期間タイマーで電力出力するように制御されている。
- 18時10分からバッテリーから出力されたが電圧が下がり20時30分過ぎに放電が停止された。
- 20時32分過ぎから風力発電機からの出力と判断できる。羽根の回転数による出力が変動することが読み取れる。
- 18時10分から20時32分の期間、出力が上下する様相はバッテリー出力に風力発電の出力が加わったと推測できる。

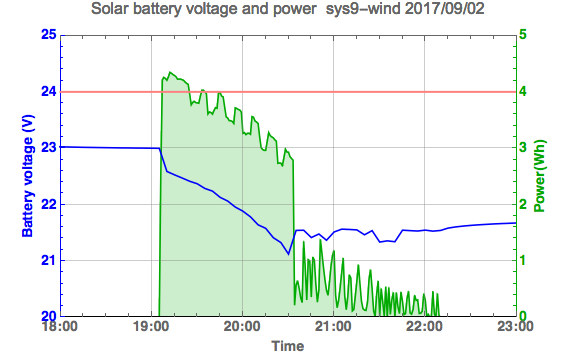

バッテリー電圧と電力
- インバーターの仕様は、DC Input: 22-60V AC Output: 120V(90-140V)。従って、バッテリーと風力発電の電圧の和が 22V 以上であれば 100V が出力される。
- 19時過ぎにタイマーによる制御で出力が開始された。
- 19時過ぎから20時30分過ぎの期間はバッテリーからの電力が主で風力発電からの電力が加算されていると推測される。
- 20時30分過ぎから22時過ぎの期間は風力発電からの電力が主でバッテリーからの電力の寄与が少ないと推測される。
- 22時過ぎからはタイマーで出力が停止された。
バッテリー電圧と電力- 08/25-09/03/2017
今後の課題
- 9月2日は台風の影響で1日中強い風が吹いていた。
- 風力発電の効果を9月2日の100V出力とバッテリー電圧にみることができた。
- 電力ロッガーの仕様では1日のデータは量が大きいので1日ごとに書き換わる。1日を超えたデータを収集するためには毎日データをダウンロードするなど工夫が必要だ。
その後、バッテリー電圧の様子
- バッテリーの電圧が低いので、放電を中止して電圧の様子を観察した。
- 放電しなければ確実に電圧が上昇している。
