新しいチャージ・コントローラー EPEVER Tracer4210A に交換した - sys1 - 2017/09/09



目 次へ

チャージ・コントローラー EPEVER Tracer4210A には通信ポート RS-485 port を備えている。これを通して接続できる装置のオプションがある。

  1. リモートメータ MT-5
  2. eBox-BLE-01 - RS485 to Bluetooth Adapter
  3. eBox-WIFI-01 - WIFI Serial Server
  4. PC monitoring setting software "Solar Station Monitor"
f:id:MMAys:20170911083350p:plain
Tracer4210A

ソフトウェアをダウンロードする URL

Home > Technical support > Download

f:id:MMAys:20170910205105p:plain

1. リモートメータ MT-5

2. eBox-BLE-01 - RS485 to Bluetooth Adapter

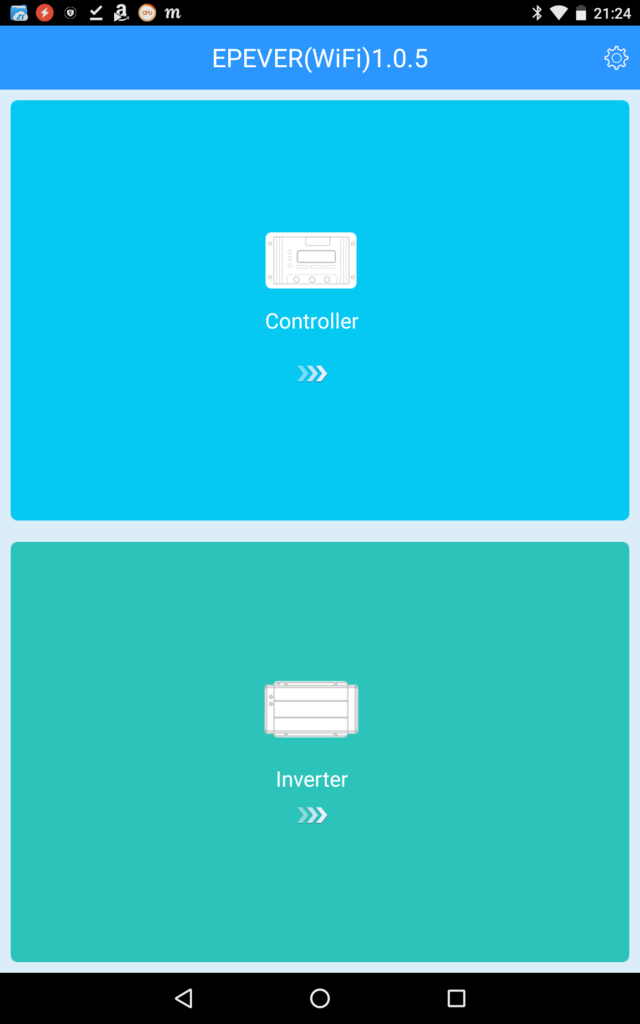

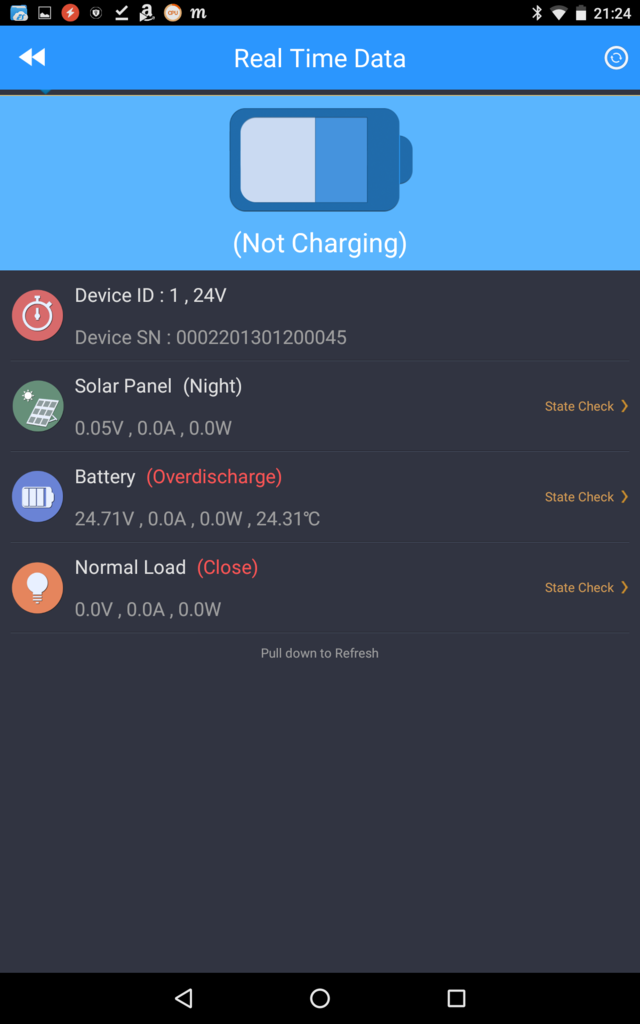

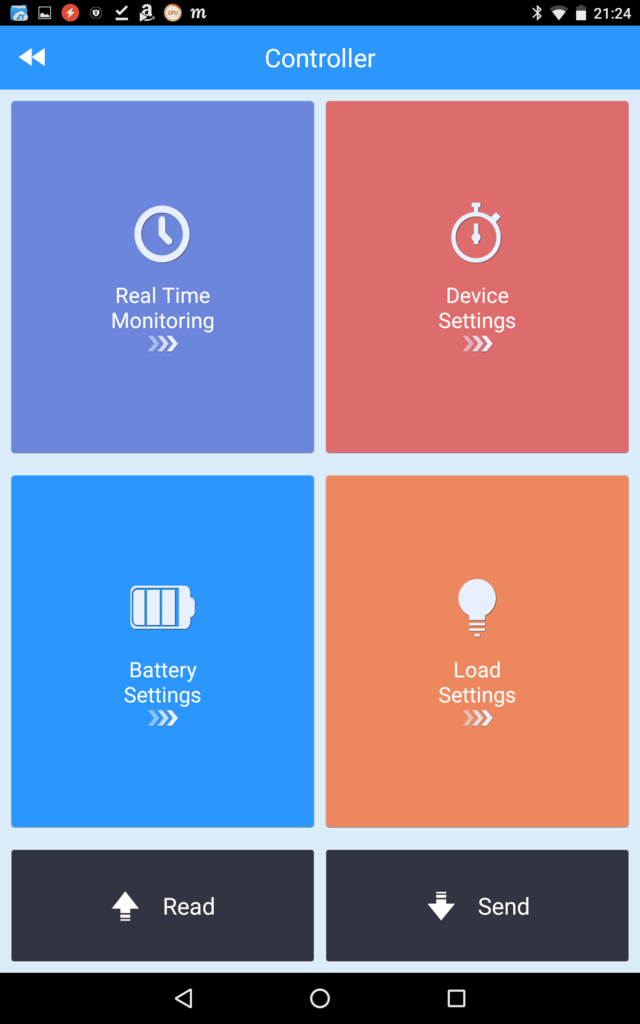

Android APP for solar charge controller をインストールして現れた画面を次に示す。パラメータ設定やリアルタイムモニタリングができる。

f:id:MMAys:20170910211906p:plain    f:id:MMAys:20170910211918p:plain
f:id:MMAys:20170910211930p:plain

3. eBox-WIFI-01 - WIFI Serial Server

 アプリは Bluetooth と共通です。

4. PC monitoring setting software "Solar Station Monitor"

  • PC software for the Solar Charge Controller の更新日は 2017-09-07 で最近である。
  • これを Windows 10 32bit と 64 bit の PC にインストールした。
  • 本体に付属していた PC communication cable - CC-USB-RS485-150U を使ってPCに接続した。
  • 表示された画面のスクリーンショットを以下に載せる。パネル、バッテリーとロードの電圧、電流と電力のグラフです。

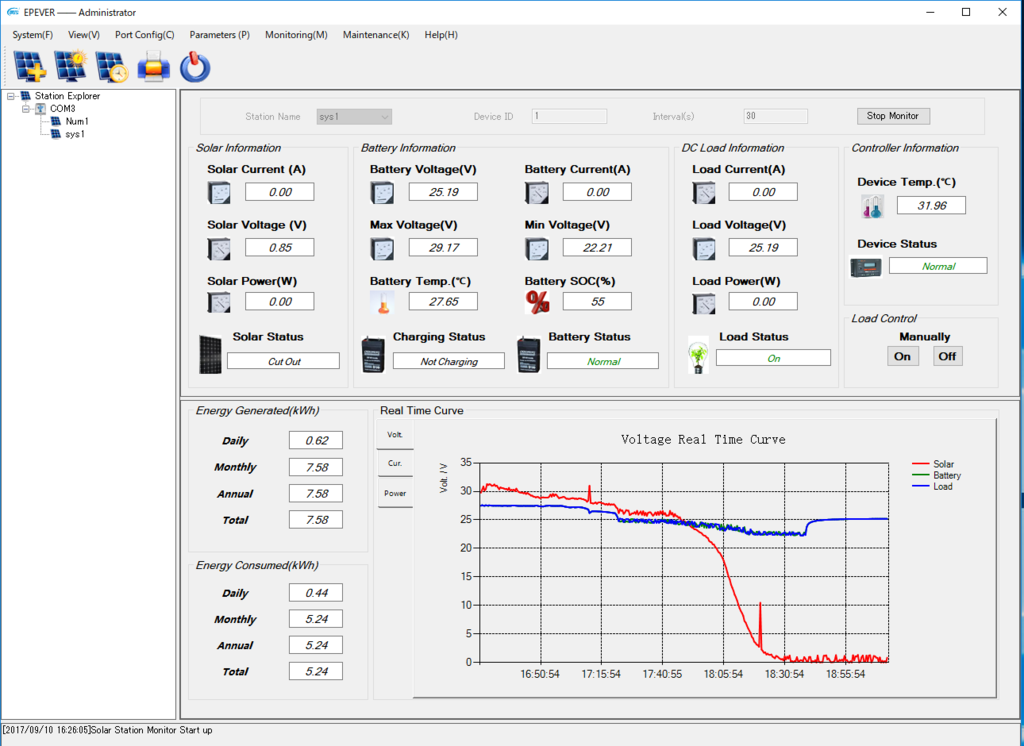

電圧のリアルタイムカーブ
f:id:MMAys:20170911085451p:plain

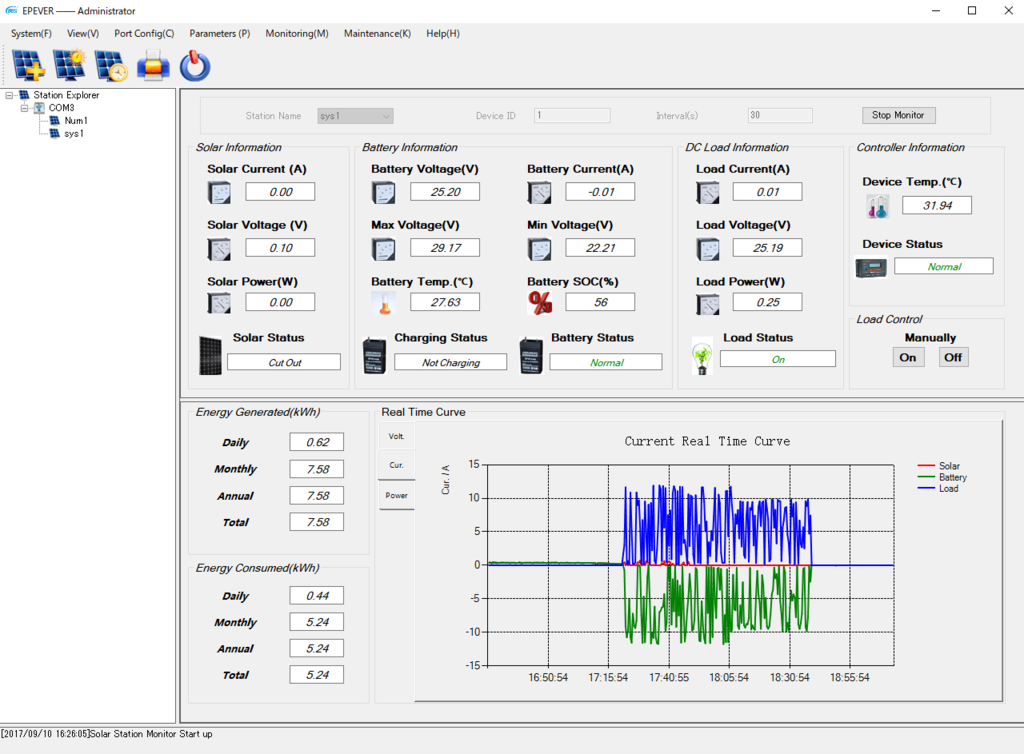

電流のリアルタイムカーブ
f:id:MMAys:20170911085514p:plain

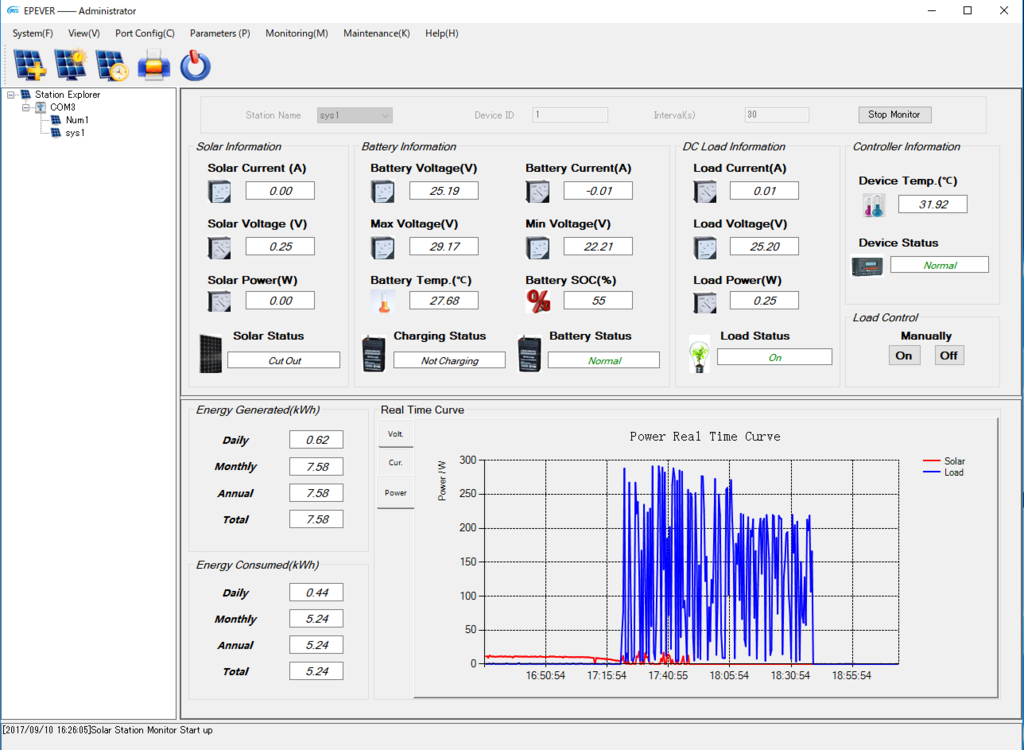

電力のリアルタイムカーブ
f:id:MMAys:20170911085540p:plain

まとめ

  • eBox-BLE-01 - RS485 to Bluetooth Adapter - 正常に動いた。
  • eBox-WIFI-01 - WIFI Serial Server - 正常に動いた。
  • PC monitoring setting software "Solar Station Monitor"
    • Windows 10 32bit では正常に動いた。
    • Windows 10 64 bit では log data を csv にダウウンロードできない不具合がある。 会社 EPEVER にバグ報告した。返事を待っている。
