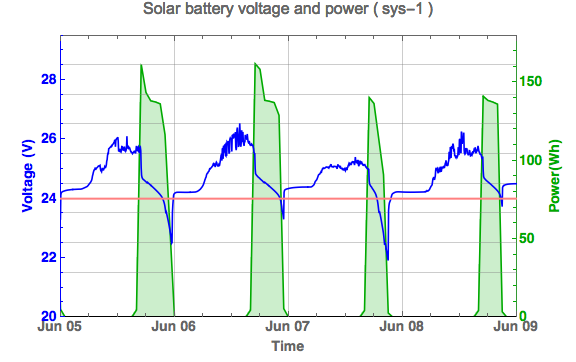

これまではバッテリーの電圧とグリッドタイインバータの出力についてグラフを描いてきた。漸くクランプ電流計を使ってバッテリーの電流を記録することができたのでグラフを描いた。

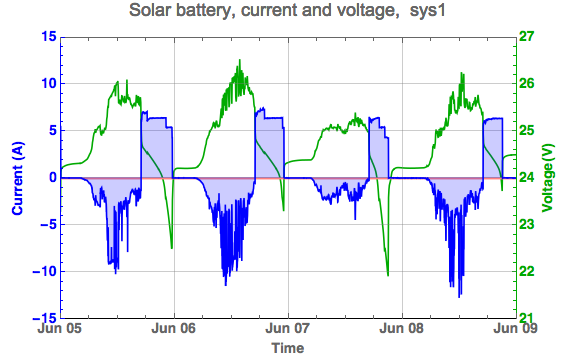

バッテリーの電流と電圧の関係
電流がマイナスの状態はバッテリーの充電状態を示している。プラスの電流の状態は放電の状態を示している。
- 電流値がマイナスの時に充電が行われている。その面積が充電量を表す。
- 電流値がプラスの状態に放電が行われている。その面積が放電量を表す。
- 充電量から放電量を差し引いた残りの量が0時から3時の電圧値に反映している。

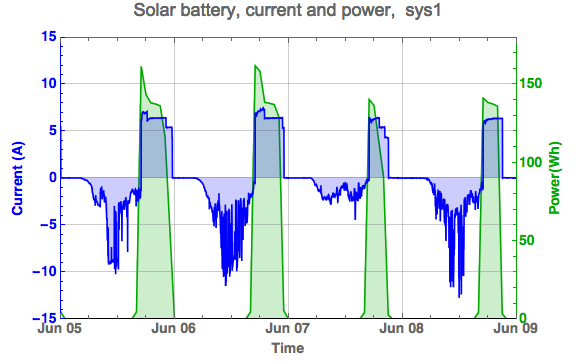

バッテリーの電流と放電電力の関係
バッテリーの電圧と放電電力の関係
クランプ電流計について
まとめ
- 漸く電流の記録データをとることが出来た。
- 電流と電圧のグラフを描くことによりバッテリの様子が理解できる。
- 市販されているバッテリーモニタには充電率が表示される。どのようにして求めているのか興味が湧く。単純ではないことが分かるが実験式を用いているのであろう。
