太陽光発電のバッテリー電圧と電力出力のグラフ: 2016/07/11-07/25

目次へ

期間 06/20-07/11 のバッテリー電圧とGTI 出力のモニター

  • 6月23日から25日の期間は太陽光パネルを切り離した。ピンク色で示している。
  • 6月30日以降は19時から21時の間 GTIのスイッチをオンにしている。
  • 7月9日はバッテリーの電圧が下がってきたので充電を優先するため GTI のスイッチを切った。

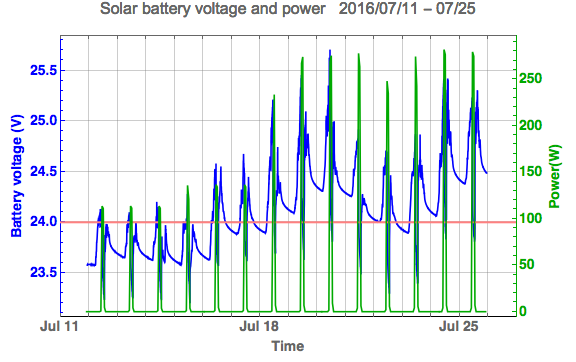

期間 07/11-07/25 のバッテリー電圧とGTI 出力のモニター | パネル増設の効果を見る

  • 11時から13時の2時間、GTI のスイッチを入れた。
  • 7月15日にパネルの電圧を上げるため増設を行った。翌日の16日から太陽光ぱネルの電圧が上っている。
  • 7月18日以降 2台の GTI を動かした。

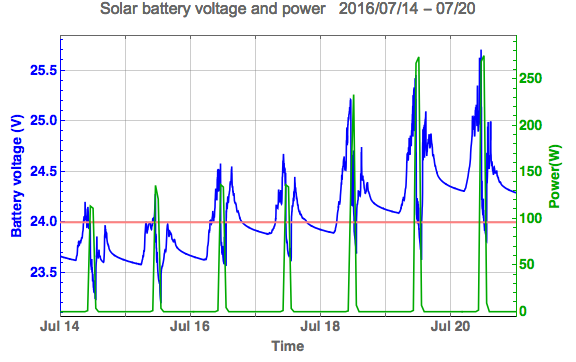

期間 07/14-07/20 のバッテリー電圧とGTI 出力のモニター | パネル増設の効果を見る

考察と今後の課題

  • 太陽光発電されている11時から13時の間、GTI 出力を行い電圧を測った。
  • パネルの電圧を上げるためにパネルの増設を行った。7月16日から効果が現れている。
