太陽光発電の電流と電圧のグラフ: sys6-roof

目次へ

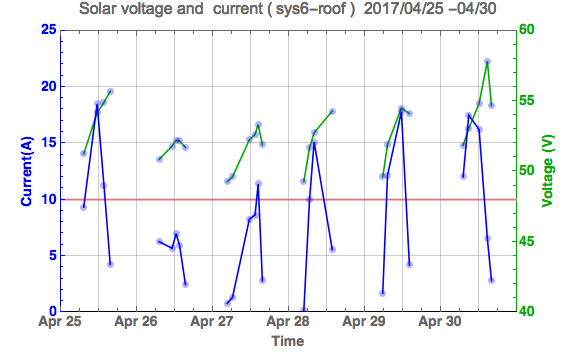

システムは パネル( 84W ) を4直6パラに接続してバッテリー( 48V )を充電している。バッテリーの構成は 48V を2個並列に接続して容量を増やした構成になっている。充電状況を調べるために、チャージコントローラーに表示される電圧と電流値を読み取りグラフを描いた。



結 果

  • 26日と27日は天気の悪い日であった。その他は晴れの日であった。
  • このグラフから午後4時頃には電流値が小さな値になっていることが分かる。即ち充電が進んでいる事を意味する。
  • 4直6パラに接続した太陽光パネルのシステムは、バッテリーを2個並列に接続したものを充電する能力を持っていることが確認できた。
