太陽光発電の電流と電圧のグラフ: sys3-ups

目次へ

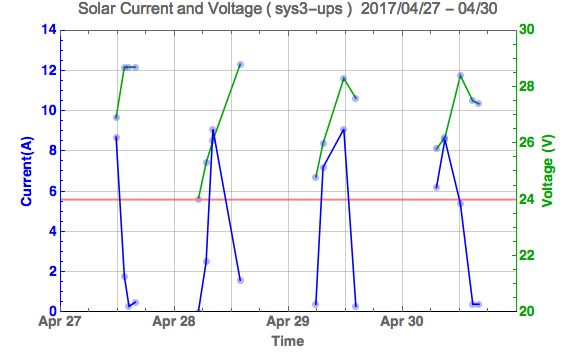

システムは パネル( 84W ) を2直4パラに接続してバッテリー( 24V )を充電している。充電状況を調べるために、チャージコントローラーに表示される電圧と電流値を読み取りグラフを描いた。



結 果

  • このグラフから午後1時頃には電流値がゼロに近いことが分かる。即ち充電が100%に近くなっている事を意味する。
  • 次の課題として、4並列を3並列にして充電能力を調べることである。

目次へ

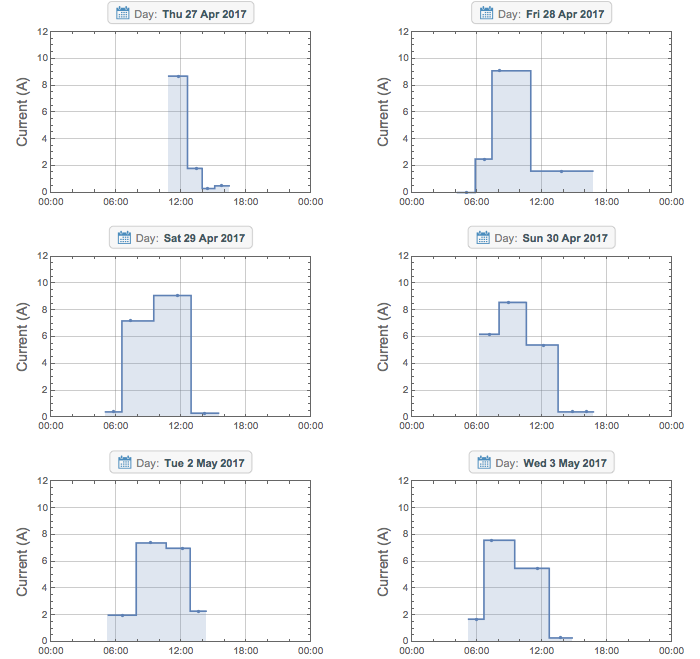

電流値の時間的変化

  • このグラフから午後1時頃には電流値がゼロに近いことが分かる。即ち午後1時頃には充電が100%に近くなっている事を意味する。
