太陽光発電のバッテリー電圧と電力出力のグラフ | System-3 (UPS) 2016/09/11-10/02

目次へ

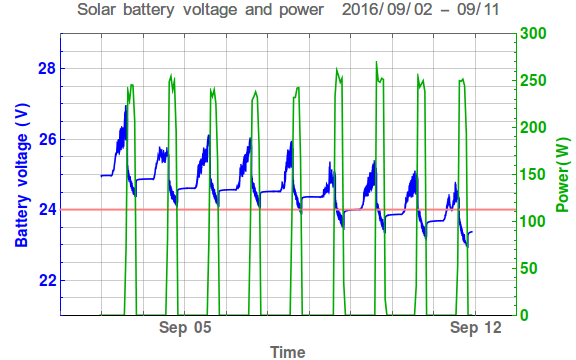

期間 09/02-09/11 のバッテリー電圧と 100V 出力のモニター

  • 9/02 から 9/07 までは 15時から19時までの 4時間の 100V 出力した。夜のバッテリー電圧の減少傾向は小さい。
  • 9/08 から 9/11 までは 15時から20時までの 5時間の 100V 出力した。夜のバッテリー電圧の減少傾向が大きい。

テスト計画

  • 17時から22時までの 5時間の 100V 出力をする。
  • system-1 の初期の状況と似ている。太陽光発電による充電の効率を上げるため、電圧を上げるテストが必要と思われる。

期間 09/11-10/02 のバッテリー電圧と 100V 出力のモニター

  • 17時から22時までの 5時間の 100V 出力をした。
  • 太陽光発電によるバッテリー充電の効率を上げるため、9月25日にパネルを増設した。

まとめと今後の計画

  • 9月25日にパネルを増設したので昼の電圧は上がった。
  • 放電後のバッテリー電圧の傾向がまだ分からない。
  • 17時から22時までの 5時間の 100V 出力をした状態で引き続き様子を見ることにする。
  • 放電と充電の方針:
    深夜のバッテリ電圧が 24V を超えている場合に放電を行う。
    24V 以下の場合には放電を止め充電を優先する。
