期間 08/17-08/23 のバッテリー電圧と 100V 出力のモニター

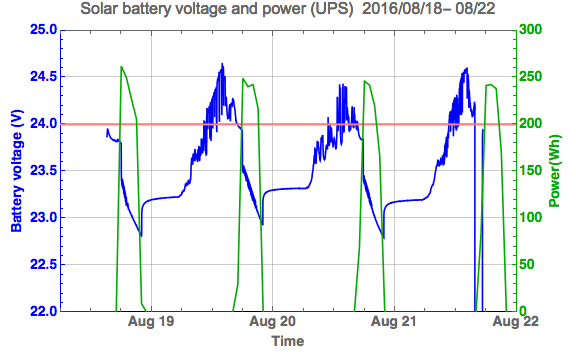

夕方6時から10時の4時間だけタイマーを使って 100V出力のスイッチを入れた。次の図からバッテリー端子の電圧と出力電力の様子が読み取れる。



まとめとテスト計画

  • 昼のバッテリー端子の電圧は太陽光パネルの電圧値を示している。一方、GTI 出力後から日の出までの期間はバッテリーの電圧を示している。この値が 24V より低いことは、バッテリーに十分充電できているのだろうか。
  • この疑問を確かめるために GTI のスイッチを切った状態で約1週間計測してみようと思う。太陽光パネルによる充電が進めば、バッテリー端子の夜の電圧が 24V に近づく様子が見えるであろう。
