太陽光発電のバッテリー電圧と電力出力のグラフ: 2016/07/25-08/07

目次へ

期間 07/11-07/25 のバッテリー電圧とGTI 出力のモニター

  • 7月15日にパネルの電圧を上げるため増設を行った。翌日の16日から太陽光ぱネルの電圧が上っている。
  • 11時から13時の2時間、GTI のスイッチを入れた。
  • 7月18日以降 2台の GTI を動かした。

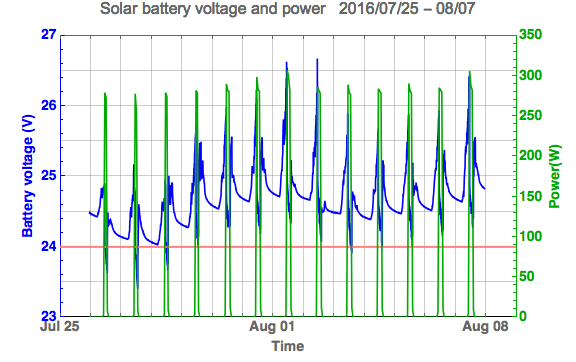

期間 07/25-08/07 のバッテリー電圧とGTI 出力のモニター

  • 7月30日から GTI のスイッチを入れる時間を 11時から14時の3時間に変更した。

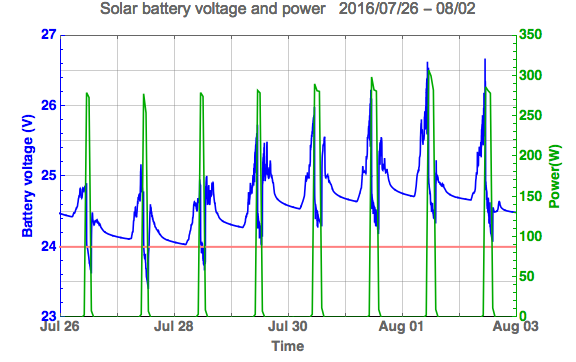

期間 07/25-08/02 のバッテリー電圧とGTI 出力のモニター

考察と今後の課題

  • 太陽光発電されている11時から14時の3時間、GTI 出力を行い電圧を測った。夜のバッテリー電圧が 24Vより高いのでバッテリーの充電は十分行われている。
  • 具体的に問として
      太陽光発電によりバッテリーの充電を、どの時刻に何時間行えばよいか。
      バッテリーの放電を、どの時刻に何時間行えばよいか。
  • 次のテストとして、11時から15時の4時間の放電を行う。
