太陽光発電のバッテリー電圧と電力出力のグラフ: 2016/06/20-07/11

目次へ

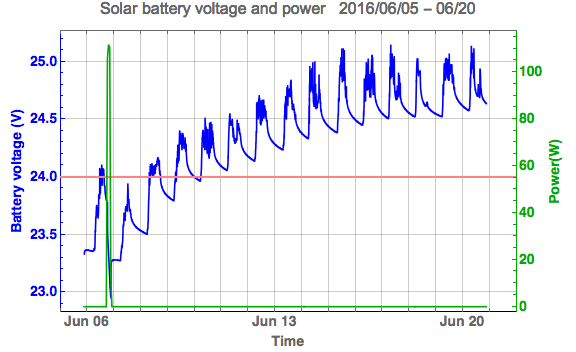

期間 06/05-06/20 のバッテリー電圧とGTI 出力のモニター

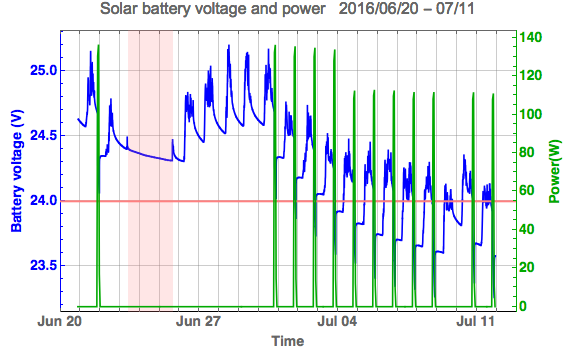

期間 06/20-07/11 のバッテリー電圧とGTI 出力のモニター

  • 6月23日から25日の期間は太陽光パネルを切り離した。ピンク色で示している。
  • 6月30日以降は19時から21時の2時間 GTIのスイッチをオンにしている。
  • 7月9日はバッテリーの電圧が下がってきたので充電を優先するため GTI のスイッチを切った。

考察と今後の課題

  • 19時から21時の2時間 GTIによる放電を行った。
  • 7月3日までのGTI出力電力は130W であるが、その以降は110Wになっている。
  • GTI出力電力に関して、バッテリー電圧が24.3Vより高ければ 130Wを示し、24.2Vより低ければ 110W になっている。これは GTI の特性を示しているように思われる。
  • 次の計画は太陽光発電を行われている11時から13時の2時間の放電を行った場合の電圧を測る予定です。
